先积产品在家用电器领域的应用

据数据统计分析，2023年家电板块整体实现稳健增长，毛利率持续提升下利润增速更快。2023 年家电板块总营收达 14801 亿元（+6.4%），归母净利润达 1109 亿元（+13.9%）。单季度看，2024Q1 总营收达 3687 亿元（+7.4%），归母净利润达 261 亿元（+9.9%）。

据数据统计分析，2023年家电板块整体实现稳健增长，毛利率持续提升下利润增速更快。2023 年家电板块总营收达 14801 亿元（+6.4%），归母净利润达 1109 亿元（+13.9%）。单季度看，2024Q1 总营收达 3687 亿元（+7.4%），归母净利润达 261 亿元（+9.9%）。

家用电器种类繁多，但其模拟电路部分可以归结为以下几种主要类型：电机控制或压缩机控制、功率器件中的电流采样、阀门/继电器/有刷电机/LED等驱动、交流转直流后降压给控制系统供电以及传感器信号采集等几种主要类型。先积提供行业解决方案。

功率器件中的电流采样

电流采样是电机控制、压缩机控制以及其他功率器件中不可或缺的一环。通过对电流进行采样，可以实时监测电路中的电流状态，从而实现对电路的保护和控制。电流采样通常分为输出电流采样、下桥电流采样和母线电流采样三种类型。采样电阻的位置不同，电流采样的方式和精度也会有所不同。在实际应用中，需要根据具体的电路需求和采样精度要求来选择合适的电流采样方式。

1. 电流采样通常用低压运放

   LTC8836

   电机中电流采样通常用低压运放，可以降低成本，简化电源轨。如LTC8836提供一个高性价比选择。最大0.8mV失调，9MHz带宽保证精度的情况下提供足够的带宽满足采样速率要求。



   LTC8836主要特性：




   Low Input Offset Voltage: ±0.8 mV Maximum

   Wide Unity-Gain Bandwidth: 9 MHz

   High Slew Rate: 9 V/μs

   Fast Settling: 0.3 μs to 0.1%

   Low Noise: 12 nV/√Hz at 1 kHz

   Single 2.0 V to 5.5 V Supply Voltage Range



2. 电池/电源电流采样

   LTA199

   在电池电流采样或者电源电流采样中，为了可以检测短路电流或者直接监控电源电流而不得不用高边采样方式。这种应用使用如LTA199这种检流运放更加方便和精确。



   LTA199主要特性




   Wide common-mode range: -0.3V to 30V

   Maximum ±150μV Offset voltage (LTA199G1) at Vcm=0V

   Accuracy：

   – Maximum ±1% Gain Error

   – Maximum 1μV/℃ Offset Drift

   – Maximum 10ppm/℃ Gain Drift

   Choice of Gains:

   – LTA199G1: 50V/V

   – LTA199G2: 100V/V

   – LTA199G3: 200V/V

   Quiescent Current: Maximum 250μA

阀门、继电器、有刷电机、LED等驱动

家用电器中还包括各种驱动电路，如阀门驱动、继电器驱动、有刷电机驱动以及LED驱动等。这些驱动电路通常需要将控制信号转换为相应的驱动信号，以驱动各种执行器或负载正常工作。例如，在LED驱动电路中，需要通过恒流源或恒压源等电路来确保LED的稳定发光；在继电器驱动电路中，则需要通过控制继电器的吸合和释放来实现对电路的开闭控制。

LTA199

在如下扫地机的应用中，吸尘可能会采用无刷电机，而轮子可能会采用有刷电机，这样使得设计简单。在有刷电机驱动里，LTP5070 SO-8封装，8~36V供电范围，2.5A持续电流非常适合这种4串电池供电系统。当然也可以用在一些阀门驱动，还有如咖啡机等搅拌用直流有刷电机。

LTP5070主要特性

Wide operating voltage range: 8 V to 36 V

Low RRDS(on) (0.65 Ω @ 2.5 A)

Low power standby mode

Adjustable output current limit

Integrated synchronized regulation

Forward, reverse, brake and standby modes

3.5 A peak current drive, 2.5 A continuous current drive

ULN2003A

家电电路很多需要用到继电器，小电磁阀门，多路LED指示等，传统上达林顿整列的集成性在这方面已经应用很成熟。

交流转直流后降压给控制系统供电

许多家用电器需要将交流电转换为直流电，并经过降压处理后供给控制系统使用。首先要求稳定可靠，在家电领域还兼顾低功耗，低成本。

1. LDO提供控制系统待机低电流

   LTP753/LTP3559

   如下图，一般交流转直流电源拓扑，一级电源压降大，可采用DCDC，二级电源压降低可选用LDO降低成本。在一些考虑待机功耗系统中，会考虑用LDO提供一路待机电源给控制器待机时低电流应用。LTP753低成本适用于二级电源

   LTP753主要特性：

   Operating Input Voltage Range: 1.7 V to 5.5 V

   Fix Output Voltage: 0.8V to 3.6V (Contact Factory for Other Voltage Options)

   Low Quiescent Current: 50 μA Typically

   Soft Start Feature with High Slew Rate Speed

   Low Dropout: 210 mV at 2.8 V Typically, 350 mV at 1.8 V Typically,

   High Output Voltage Accuracy: ±1% at 25℃

   High Power Supply Ripple Rejection: 70 dB at 1 kHz

   Stable with Ceramic Capacitors 1 μF

   Built-in Soft Start Circuit

   Over-Current Protection

   Thermal Shutdown Protection

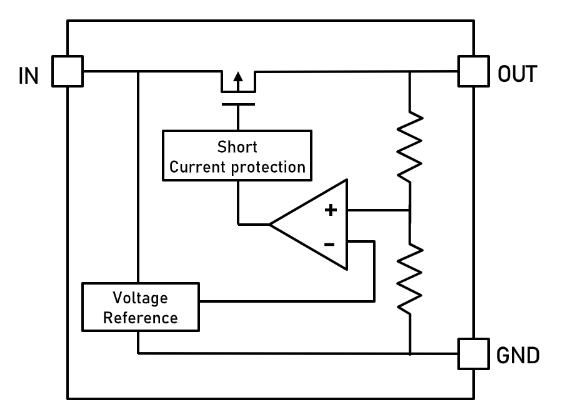

   下面LTP3559输入电压最高45V，2.6uA静态电流适用于待机电源，还有1%精度版本可提供参考电压之用。

   LTP3559主要特性：

   Wide Input Voltage Range : up to 45 V

   Output Current : 350 mA

   Standard Fixed Output Voltage Options : 1.8 V, 2.5 V, 3.0 V, 3.3 V, 3.6 V, and 5.0 V

   More Output Voltage Options Available on Request

   Low IQ : 2.6 μA Typically

   Low Dropout Voltage

   Short current protection: 150 mA

   Excellent Load and Line Transient Response

   Line Regulation : 0.01%/V Typically



   在成本要求苛刻的情况下，先积也提供LTP1117,LTP78xx等三端稳压器。

   LTP1117主要特性：

   Output voltage adjustable

   Low dropout voltage

   Load regulation: 0.2% (Typical)

   Built-in thermal protection

   Output current: 800mA (Maximum)

   Substrate connected to Vout

   Packaging information: SOT-223/TO-252

   LTP78xx主要特性：


   Output Current of 1.2A

   Output Voltages of 5, 6, 8, 9, 12, 15, 18, 24V

   Thermal Overload Protection

   Short Circuit Protection

   Output transistor safe operating area(SOA) protection

   Package：TO220, TO252and TO263

   Output voltage accuracy: tolerance ±5%

传感器信号采集

传感器信号采集是家用电器中模拟电路的另一个重要应用。传感器作为一种能够将物理量转化为电信号的设备，广泛应用于温度、压力、湿度等参数的测量中。通过传感器信号采集电路，可以将传感器输出的模拟信号转换为数字信号，并进行相应的处理和分析。这些数字信号可以用于监测和控制家用电器的运行状态，提高家用电器的智能化和自动化水平。

1. 超声波传感器

   LTA805x

   诸如扫地机中用到超声检测物体表面，需要高带宽，低噪声运放用于高增益电路。先积集成的高速运放LTA805x性能适合此类应用。

   LTA805x主要特性：

   High Speed and Fast Settling on 5 V

   200 MHz, −3 dB bandwidth (G = +1)

   160 V/μs slew rate

   13.5 ns settling time to 0.1%

   Fully specified at 3.3 V and 5 V Supplies

   Input Common Mode Voltage 0.1 V Beyond VS−, 1 V from VS+

   Output Short Circuit Current 120 mA

2. 红外检测

   LTA677x

   红外检测中需要检测高速开关量，LTA677x 4ns延时的表现就是不错的选择。当然，我们还有低成本比较器，如LTA290x，用于一些低速保护电路。

   LTA677x主要特性




   Fast 4ns Propagation Delay (100-mV Overdrive)

   Rail-to-Rail I/O

   Shutdown version (LTA6771)

   Supply voltage : 2.7 V to 5.5 V

   Replacement for TLV3501, TLV3502

   Small packages: available in SOT23-5L,SC70-5L,SOT23-6L,SOIC-8L,SOT23-8L,MSOP-8L

   Low supply current : 3mA
